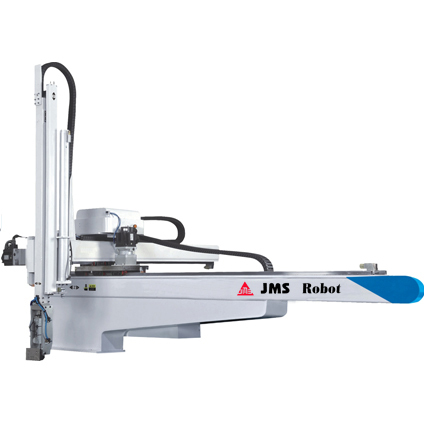

适用于1500-4000顿的大型注塑机，为3轴AC伺服驱动，单臂牛头型式，上下手臂结构为双截式；上下行程1500/1700/2000/2500/3000mm，横行行程2500/3000/3500mm，前后行程1500/1800mm，取出时间7~9s，全循环时间21~26s，标准荷重30公斤，重负载50公斤（含成品与治具)。应用于快速取出或是多样的取出应用，特别是长形状的重型产品如汽车保险杠、门饰条、大型家电外壳等。

• 电源（V）AC220±10% 50/60Hz

• 最大消费电力（KW）2.3

• 使用气压（MPa）0.5-0.7

• 空气消费量（Nl/cycle）24

• 驱动方式伺服马达

• 姿势（气缸）90°固定

• 气缸推力(气压0.49MPa时)最大可搬重量（kg）15【含夹具重量】

• 气缸推力(气压0.49MPa时)姿势力矩（N·m）57.7

• 行程主臂上下（mm）1300/1500

• 行程副臂上下（mm）-

• 行程主臂前后（mm）M270～1280

• 行程副臂前后（mm）S-

• 行程走行（mm）2000/2500

• 本体重量（kg）850~880

• 操作盒重量（kg）1.6

标准功能

装箱动作(各轴256点)

自由装箱点(115点×2处)

取出侧前进姿势控制

走行途中姿势

落下测下降途中姿势

顶针连动

不良品排出回路

初期不良品排出回路

取出下降待机

胶口途中开放(去程，返程)

水口模内开放

吸着确认单元(2回路)

横走行待机

滑移取出回路

输送带启动信号

内部存储记忆(最大50种类型)

设定值锁定功能

固定可动切换

2国语言切换(中文，英文)

选项功能

◆夹具内剪刀回路

◆NT剪切·可动侧

◆吸着确认4回路

◆制品夹取4回路

◆上升途中闭模

◆回转单元

◆顶针后退连动

◆欧规67
